Stückliste Bodenablauf 2”, Rotguss (Lahme)
- Abgang rechtwinklig (D156100025/2015020)
- Flanschringsatz (D156100035/2030050)
- Abgang senkrecht (D156100040/200502)

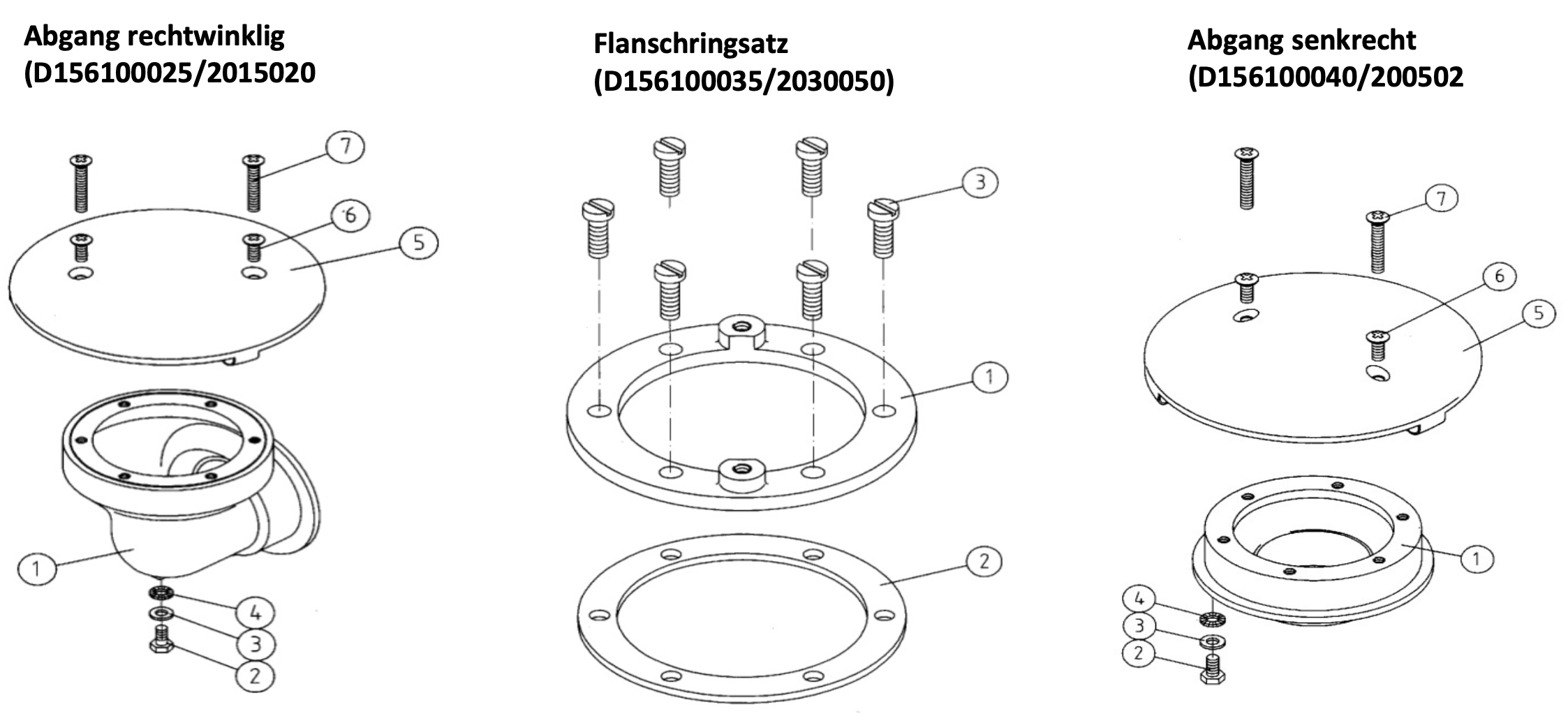

Abbildung
Stückliste
| Art.-Nr. | Artikel-Bezeichnung | Modell | Teile-Nr. |
|---|---|---|---|
| DIV052012-2000050 | Bodenablauf G2 m. senkrechtem Abgang ohne Deckel | 2015020 | 1-4 |
| D199156177 | Bodenablauf G2 m. rechtwinkligem Abgang ohne Deckel | 2005020 | 1-4 |
| D199156150 | Antiwirbeldeckel VA Ø 168 mm | 2015020+2005020 | 5-7 |
| D156100035 | Flanschsatz für alle Bodenabläufe m. TK 92 kpl. | 2030050 | 1-3 |
