Stückliste Skimmer Neptun (D155100150)

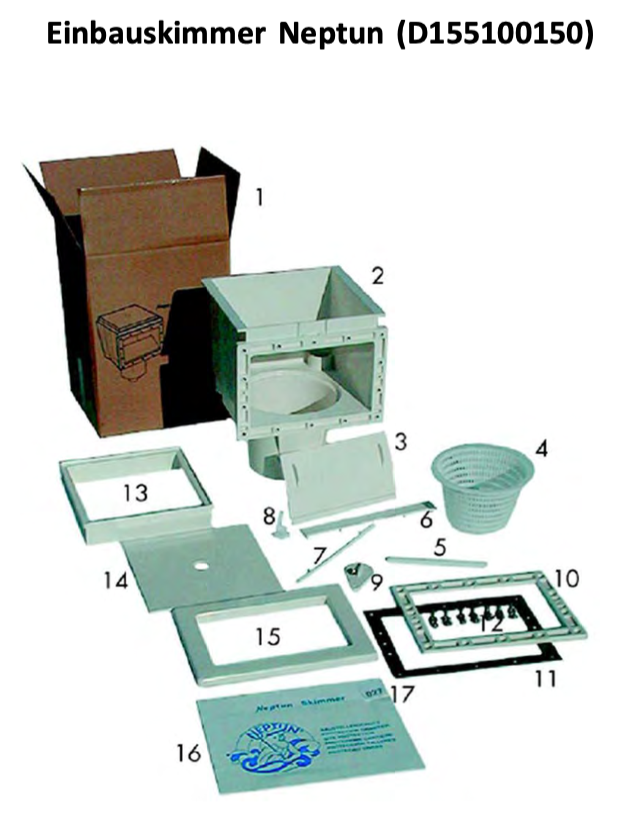

Abbildungen
Stückliste
| Art.‐Nr. | Artikel‐ Bezeichnung | Modell | Teile‐Nr. | Menge |
|---|---|---|---|---|
| D199155254 | Skimmerklappe Neptun | Skimmer Neptun | 3 | 1 |
| D199155253 | Siebkorb ohne Griff | Skimmer Neptun | 4 | 1 |
| D199155252 | Griff für Siebkorb | Skimmer Neptun | 5 | 1 |
| DIV903022‐405100564 | Folienwinkel | Skimmer Neptun | 6 | 1 |
| DIV903022‐405100558 | Klappenachse | Skimmer Neptun | 7 | 1 |
| DIV903022‐405100563 | Klappenanschlag | Skimmer Neptun | 8 | 1 |
| DIV903022‐500300+405100556 | Absperrklappe mit Treibschraube | Skimmer Neptun | 9 | 1 |
| D199155256 | Flansch | Skimmer Neptun | 10 | 1 |
| D199155259 | Flachdichtung | Skimmer Neptun | 11 | 1 |
| DIV903022‐405100432 | Schrauben zur Flanschbefestigung | Skimmer Neptun | 12 | 14 |
| D199155261 | Kragen | Skimmer Neptun | 13 | 1 |
| D199155251 | Deckel | Skimmer Neptun | 14 | 1 |
| D199155257 | Abdeckblende | Skimmer Neptun | 15 | 1 |
| D199155260 | Skim‐Vac | Skimmer Neptun | 1 |
